CIF Lötzubehör

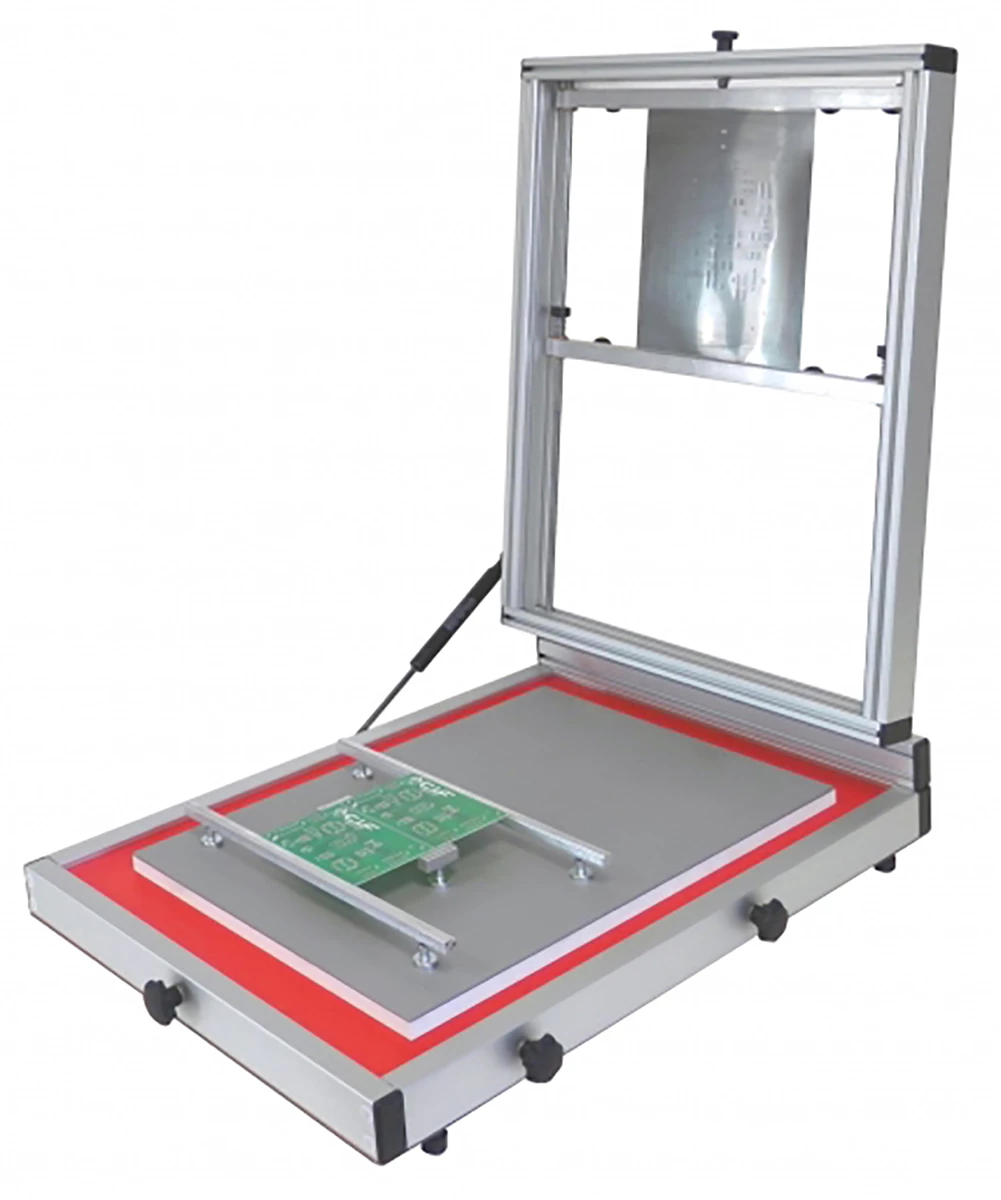

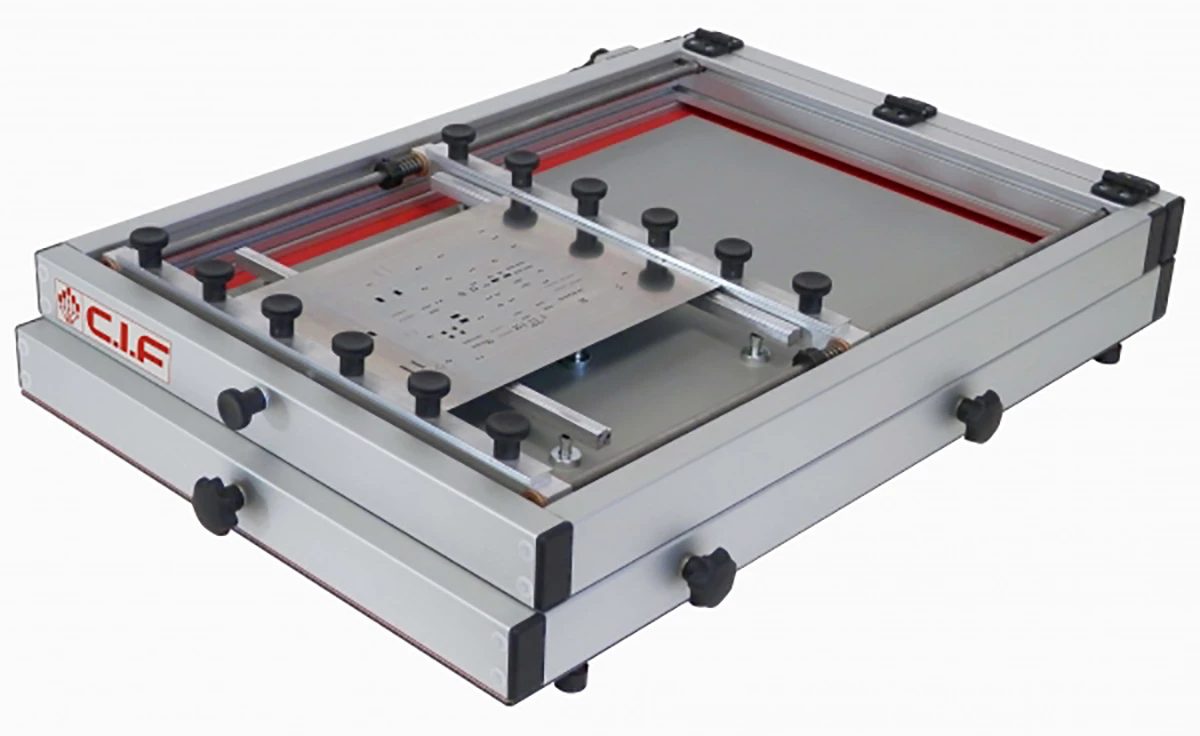

Der CIF-Schablonendrucker für SMD ist ein kompakter manueller Schablonendrucker, der hochwertige Bildschirmdrucke in Aufzeichnungszeit zu niedrigeren Kosten erstellt. Es kann für ein- und zweiseitige Leiterplatten verwendet werden, obwohl Komponenten bereits auf einer Seite vorhanden sind. Die Befestigung einer Schablone ist mit unserem automatischen Spannsystem schnell und sehr einfach. Der Benutzer kann die X-, Y- und Thetta-Einstellung der Schablone sofort ±7,0 mm anpassen.
Einschlüsse:
Ein squeegee mit einer Edelstahlklinge und 3 einstellbaren Stiften für das Abbiegen der Leiterplatte.

Genau
Kompatibel mit dem doppelten Reflow-Prozess (Höhe erhältlich: 25 mm)
Die maximale Leiterplattengröße beträgt 200 mm x 270 mm
Die maximale Schablonengröße beträgt 210 mm x 320 mm
Die minimale Leiterplattengröße beträgt 30 mm x 50 mm
Die minimale Schablonengröße beträgt 50 mm x 50 mm
Keine zusätzlichen Rahmen, automatisches Spannvorrichtungssystem
Positionierung der Siebkarte auf zwei verstellbaren Stäben mit Anschlägen
Bereitstellung von drei voreingestellten Zählern, um ein Knicken des Stromkreises zu verhindern (Verschnallen)
